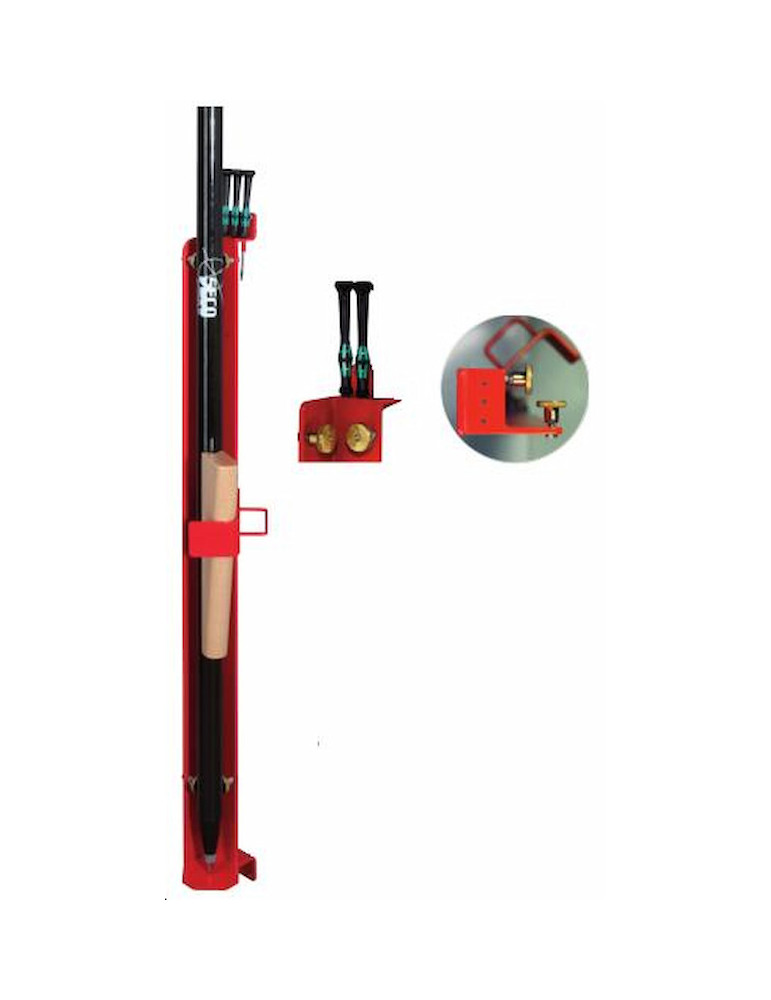

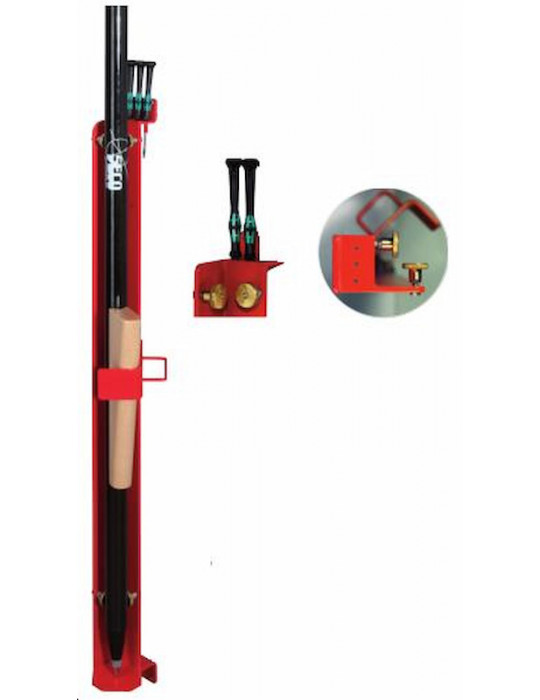

Station de contrôle et d'ajustement

La précision des mesures dépend aussi largement du bon ajustement de la nivelle circulaire des cannes.

Afin de satisfaire au contrôle et à l'ajustement précis des cannes, la station de contrôle proposée permet de remplir cette mission rapidement et à moindre frais, sans faire appel à un personnel qualifiés et sans outils sophistiqués.

La station permet l'opération sur tous les types de cannes de tous fabriquant.

Elle autorise au réglage dans la fourchette de diamètre 25 à 43 mm.

L'installation de la console se réalise en moins de 20 minutes. Elle se fixe directement sur un mur à l'aide de vis et chevilles.

En haut et bas de la cornière sont situés des supports d'appui en laiton. Ces éléments d'appui sont à verticaliser l'un à l'autre à l'aide d'un niveau de "maçon" de précision 0.5 mm/m livrable séparément sous la référence : GO95080.

Lors de l'ajustement d'une canne, celle-ci est glissée dans la cornière et maintenue fermement en place par l'utilisation d'un blochet en bois usiné en sifflet.

Si la bulle de la canne n'est pas dans son repère, il suffit d'utiliser l'un des tournevis fournis avec la console. Ils sont rangés dans un râtelier incorporé à la console. Ces outils incluent un petit tournevis ainsi qu'une clé Allen

SW 2.0 et SW 2.5 fabriqués avec précision avec un acier de haute qualité.

Le réglage précis de la nivelle sphérique se réalise par un serrage antagoniste des vis de réglage se situant en base inférieur du boîtier de la bulle.
