Outil de mesure tachymétrique APEX pour éléments cylindriques

Outil de mesure tachymétrique APEX pour éléments cylindriques. Etudié pour la mesure de positionnement de l'axe de tous types de cylindres, tels que des arbres, rouleaux, tubes, …

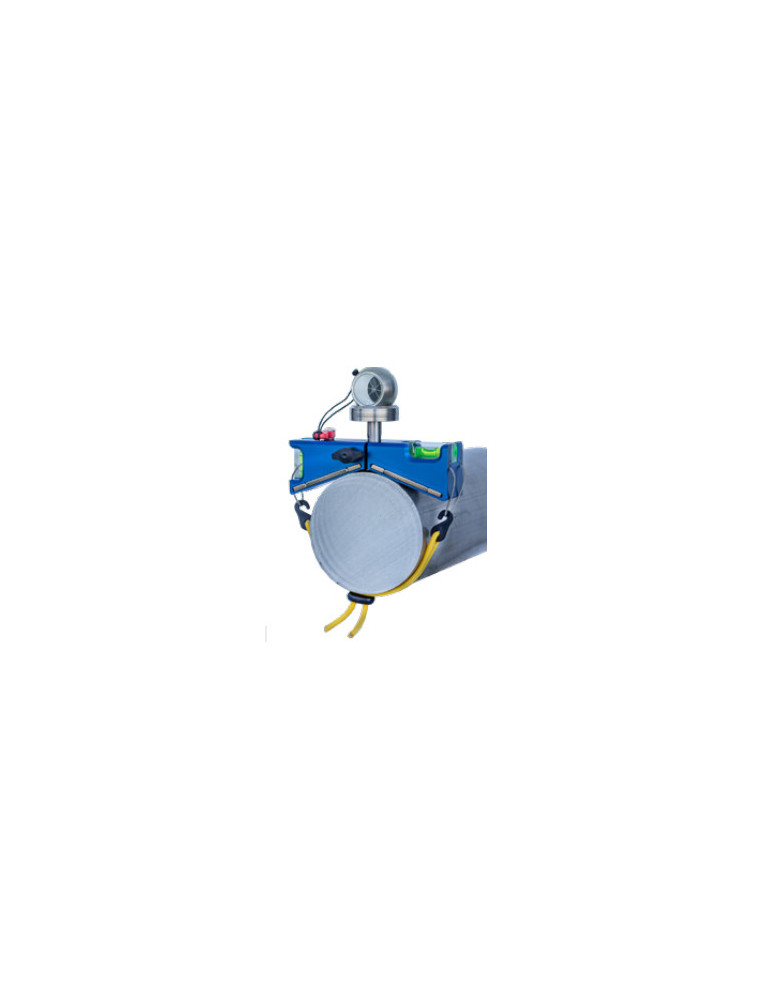

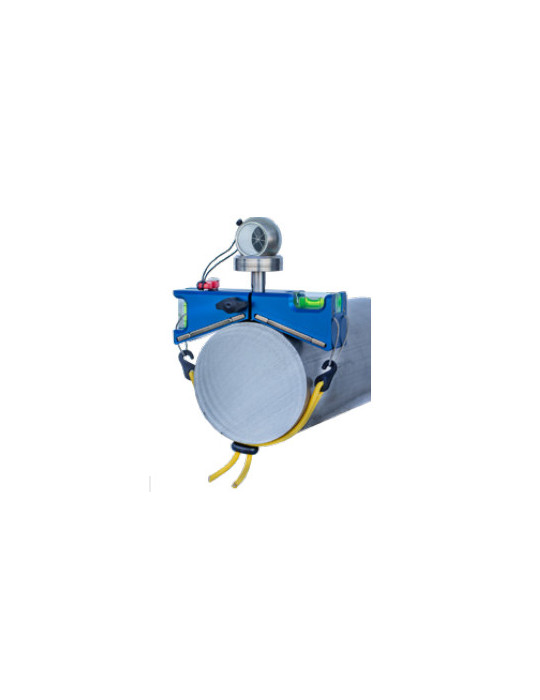

L'Apex consiste en un système d’équerre en V pourvu d’une fixation pour prisme qui est placé sur/contre l’objet cylindrique à mesurer et d’une coulisse mobile qui touche la surface du cylindre.

L'axe de la coulisse passe par le centre du cylindre OZM et le centre du prisme. Le centre du prisme, qui repose sur la coulisse, se trouve également dans cet axe.Après mesure sur le prisme, les coordonnées 3D du point OZM peuvent être calculées.

Exemples :

• L'apex est nivelé sur le cylindre à l’aide de la nivelle torique intégrée : Le rayon et la hauteur cible T est soustraite de la coordonnée Z du centre du prisme (voir croquis 1).

• Avec la nivelle intégrée sur la face latérale, l'Apex peut également être fixé sur le côté afin que le centre du prisme se trouve sur une ligne horizontale passant par l'axe du cylindre.

• Apex est fixé successivement aux points A et B sur la surface du cylindre. Calculer le point OZM selon le schéma 2. On augmernte la fiabilité/précision en déterminant par un autre point C et d'autres si souhaité.
